製品の特長
投光器
特別史跡 旧閑谷学校様
投光器
水銀灯1kW/700W/400W/250W相当のLED投光器をラインアップ。
用途に合わせた配光選択で、さまざまな場所の照明として使用できます。
独自の配光制御技術を搭載
全ラインアップにLEDを制御するレンズを搭載し、目的に応じた配光角を作りだしております。一般的な配光から独自配光まで全6タイプをラインアップ。
出力調整機能を標準搭載
- 250W形は筺体（電源部）の出力調整用スイッチで、3段階（100%,80%,70%）の出力調整が可能。照度調整、省エネ対策、光害対策、看板面のハレーション対策として使用できます。（DL-EL61N-W、DL-EL62N-W、DL-EL63N-W、DL-EL64N-W/B、DL-EL65N-W/B、DL-EL66N-W）
- 700W形はDL-YPH10 と組み合わせると、電源部の出力調整ボリュームで、出力調整（100%～約70%）が可能です。更に同時にPWM方式の調光制御（約5%～100%）が可能です。（DL-EL81N-W、DL-EL82N-W、DL-EL83N-W、DL-EL84N-W、DL-EL85N-W、DL-EL86N-W、DL-EL88N-W）
動作環境温度 －30℃～40℃
（DL-EL80N-W、81N-W～83N-W、84N-W～86N-Wは、－30℃～35℃）
15kVに耐える雷サージ性能
15kV（ノーマルモード）の基準をクリアし安全性を確保しています。
可動防止機構を標準搭載
風圧や積雪等の負荷にも耐える※1堅牢な筐体（アングル部）を実現しているので、取付後にアングル部の角度が変わる心配はありません。
※1 雪に埋もれないよう除雪は必要です。
本体側アングル取り付け部に目盛りを追加（20°刻み）
角度位置を見易く改良しました。

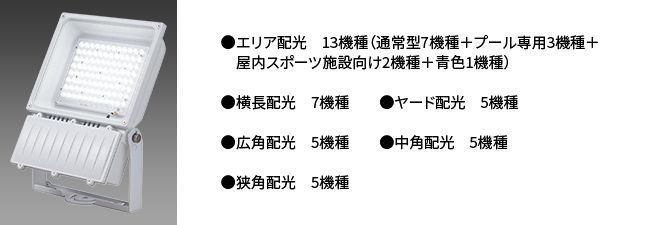

用途に合わせて選べる31モデル
※ 配光によってはラインアップしていないモデルもあります。詳細については、製品詳細ページを確認ください。
水銀灯1kW/700W/400W/250W相当モデル（色温度：5000K）
特別用途も用意
●屋内プール用
・DL-EL70N-W（水銀灯400W相当）
・DL-EL80N-W（+DL-YPH08 or DL-YPH10 or DL-YPH11）（水銀灯700W相当）
●屋内スポーツ施設向け
・DL-EL88N-W（+DL-YPH08 or DL-YPH10）（水銀灯700W相当）
●青色投光器
・DL-EL69B-B
経済比較
駐車場設置の場合
DL-EL64N-B（使用台数:4台）
- ・昼白色（5000K）・エリア配光
- ・器具光束:5200 lm
- ・消費電力（200V時）:40W
- ・固有エネルギー消費効率（200V時）:148.7 lm/W
照度分布（単位lx）

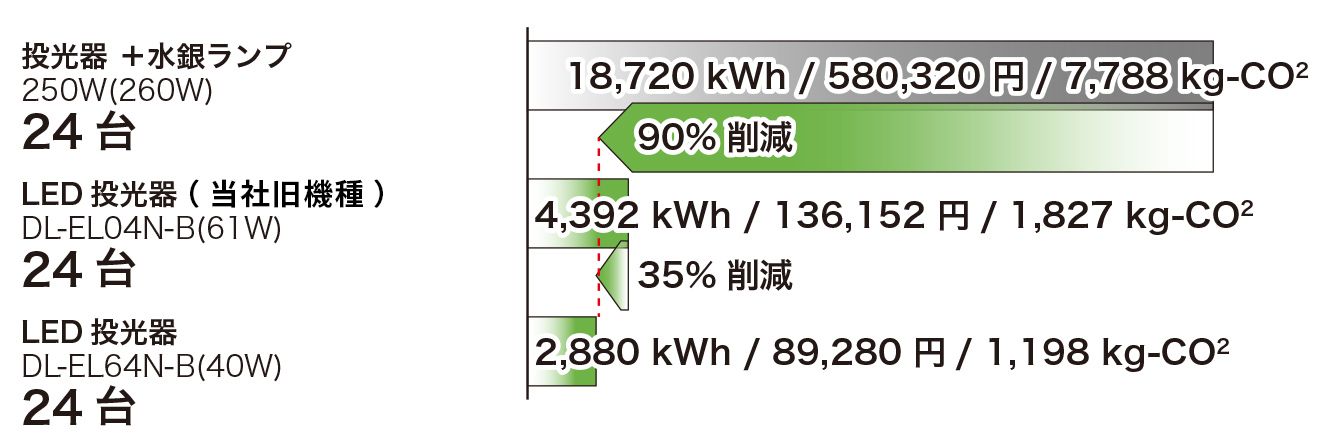

年間電気代比較
【計算条件】●年間点灯時間：1日10時間、年間3,000時間点灯 ●電力料金単価：31円/kWh（税込）[日本照明工業会 ガイドA139:2024]で算出。※参考資料：日本照明工業会ガイド114:2012【※CO₂排出係数は0.416［kg-CO₂/kWh］】「2024年度 CO₂排出実績（速報値）」（2025年9月12日で公表された2024年度のCO₂排出係数）
小型投光器
小型・軽量を実現。更に電源内蔵で優れた施工性
本体質量 約0.9kg※。レフランプ灯具と同等の重さ。
※ ケーブル1.5mを除く
優れた省エネ性
レフランプ300W形、バラストレス水銀ランプ300W形、水銀ランプ100W形、メタルハライド70W形器具との置き換えが可能。既存の灯具と比較して消費電力を削減。
【計算条件】●年間点灯時間：3,000時間 ●電力料金単価：31円/kWh（税込） [日本照明工業会 ガイドA139-2024] ●水銀ランプ100W（消費電力115Wで計算） ※参考資料：日本照明工業会ガイド114-2012
推奨設置場所
中・小規模駐車場
工場・倉庫
構内照明の省エネにおすすめ
鋼管への取付も簡単
軽量なので市販の金具で簡単に施工可能
凡例）
◆M10 U ボルト呼び口径50A( ピッチ74mm)～ 90A( ピッチ115mm) に対応可能です。
※最終的には寸法は現場確認の上、本体のアングルの取付穴ピッチに合うものを選定してください。
