対象機種
AY-D56VX
AY-D40VX
AY-D28VX
AY-D25VX
AY-D22VX
AY-C56VX
AY-C40VX
AY-C28VX
AY-C25VX
AY-C22VX
● 開閉動作時や開いた状態のときは、気流パネルやロック解除レバーに触れないでください。
（けが・破損・誤動作の原因となります）
● オープンパネル、気流パネルは、分解しないでください。
（破損・故障の原因となります）
運転を停止し、パネルが最後まで閉じたことを確認後、5秒以上経過してから、 電源プラグを抜いてください。
気流パネルを開けます。
気流パネルの下部（左右両端）の
「ロック解除ボタン」
を押して、気流パネルの下側を開けます。
気流パネルを本体からはずします。
気流パネルを少し上に浮かして、
気流パネルの上部｢引掛部」
（左右両端）を、
本体の｢軸」
（左右両端）から、取りはずします。
「パワー集中ガイド」
を上に回転させます。
「取っ手」
をひっぱりながら、右下方向へずらします。
「ユニット」
を持って右にずらし、
印（ ▼ と ▲ ）
を合わせます。
手前にはずし、新しい「ユニット」と交換します。
（新しいユニットの取り付けは、取りはずすときと逆の手順でおこないます）
気流パネルを取り付けるときは・・・
「パワー集中ガイド」 を下に回転させ、元の位置に戻してからおこなってください。

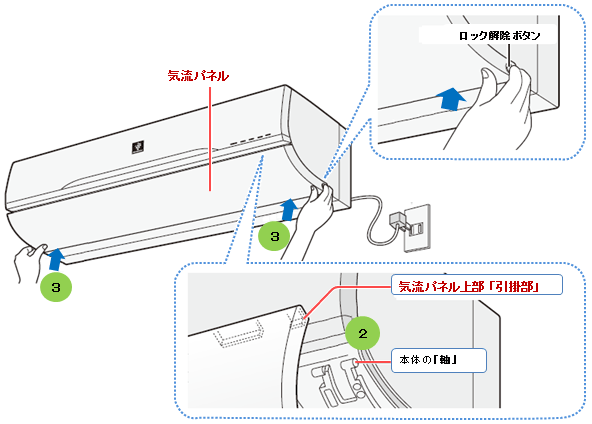

気流パネルの上下を確認します。
側面に
「ロック解除ボタン」
がある方が下側です。
気流パネルの上部「引掛部」
を
本体の「軸」
に、確実に引っ掛けます。
確実に閉じます。
気流パネル下部（左右両端）を
「カチッ」
と音がするまで確実に閉じます。

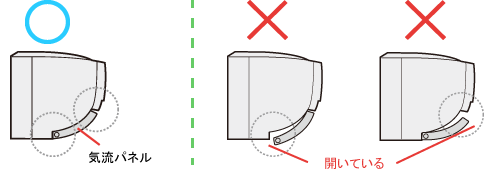

気流パネルを取り付けた後、気流パネルが確実に閉じていることを確認してください。
（確実に閉じていないと、気流パネルの動作不良や落下の原因となります）
