［交換方法］プラズマクラスターイオン発生ユニット
古くなったユニットを取りはずし、新しいユニットを取り付ける
- ユニットの着脱については、下記の「はずしかた・付けかた」を参照してください。
※機種により交換するユニットの数が異なります。交換時はすべて新しいユニットをご使用ください。
（交換ユニットの数を確認される場合はこちら）
交換後の古いユニットは燃えないごみとして廃棄してください。
廃棄物の分別ルールがある地域は、そのルールに従ってください。
はずしかた
１運転を停止し、電源プラグを抜く
- 気流パネルが完全に閉まった後、5秒以上経ってから抜く。
２オープンパネルを開ける
- 左右側面を持ち、手前に引き上げる。
３気流パネルのロックを解除する
- 気流パネル下部のロック解除レバー（灰色）を左右同時に本体の中央方向に押す。
４気流パネルを取りはずす
- 気流パネルを開き、少し上に浮かして本体の軸から取りはずす。

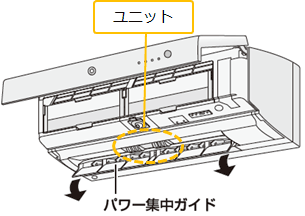

５パワー集中ガイドを下向きにする

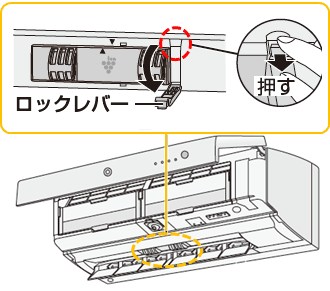

６ロックレバーの先端を押しながら、下側に倒す

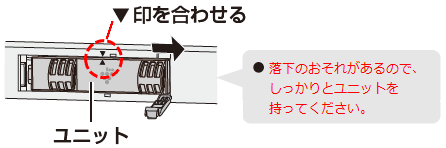

７ユニットを持って右にずらし印(▲と▼)を合わせる
８ユニットを取りはずす
付けかた
１ユニットを印(▲と▼)に合わせてはめ込み、左にずらす
２ロックレバーを上げる
- ｢カチッ｣と音がするまで上げる。
３パワー集中ガイドを閉じる
４気流パネル上部の左右両端を本体の軸に引っ掛ける
- 気流パネルはロック解除レバーがある方が下側です。
５気流パネル下部を閉じる
- 気流パネル下部の左右両端を｢カチッ｣と音がするまで押さえる。
気流パネルが確実に閉じているか確認する
- 確実に閉じていないと、気流パネルの動作不良や落下の原因となります。
６オープンパネルを閉じる
- 左右両端を｢カチッ｣と音がするまで押さえる。
- エアコンを運転する場合は、電源プラグをコンセントに差し込んでください。
