| タグ | 8kバイトタイプ |
| DS-8PK | |
| メモリ容量 | ユーザーエリア：7552バイト、
システムエリア：126バイト |
| 電池寿命 | 保存：10年(25℃)、通信アクセス回数3000万回(10バイト通信時) |
| 使用周囲温度(℃) | −20〜70 |
| 保護構造 | IP-67準拠 |
| 質量(g) | 約80 |
| アンテナ | 長距離タイプ | 特定小電力タイプ |
| DS-20AK | DS-10AKT | |
| 無線局種別 | 構内無線局(適合規格 RCR STD-1) ＊免許申請要 |
特定小電力無線局 ＊免許申請不要 (適合規格 RCR STD-29) |
| 無線通信方式 | シャープ専用プロトコルをサポート | |
| 送受信周波数 | 2450MHz(2427MHz〜2470.75MHz)／狭帯域方式 | |
| 送信電力 | 15.85mW | 10mW |
| 伝送速度 | アンテナ〜タグ間：76.8kbps／アンテナ〜IDコントローラ間：76.8kbps | |
| 通信距離 (最大通信距離 ※1) (mm) |
200〜2000(4000) | 200〜1000(4000) |
| 電源 | 電圧＝14V〜16V、電流＝250mＡ(IDコントローラ側から供給) | |
| 使用周囲温度(℃) | −20〜70 | |
| 保護構造 | IP-65準拠 | |
| 質量(g) | 約950 | |
| アンテナ | 中距離タイプ | 短距離タイプ |
| DS-5AKT | DS-1AKT | |
| 無線局種別 | 特定小電力無線局 *免許申請不要 （適合規格 RCR STD-29） |
|
| 無線通信方式 | シャープ専用プロトコルをサポート | |
| 送受信周波数 | 2450MHz（2427MHｚ〜2470.75MHz)／狭帯域方式 | |
| 送信電力 | 1mW | 0.14mW |
| 伝送速度 | アンテナ〜タグ間：76.8kbps/アンテナ〜コントローラ間：76.8kbps | |
| 通信距離 （最大通信距離 ※１） (mm) |
0〜500（1500） | 0〜100（350） |
| 電源 | 電圧14V〜16V、電流=250mA（IDコントローラから供給） | |
| 使用周囲温度（℃） | -20〜70 | |
| 保護構造 | IP-65準拠 | |
| 質量(g) | 約600 | |
| ※1 | 自由空間で周囲に同一周波数帯の機器がない状態での最大通信距離。 この距離は使用環境によって変動する場合があります。 |
| IDコントローラ | 独立型 | PLC実装型 | |
| DS-30D | JW-22DU (JW300/30H/20H用) |
JW-12DU (JW50H/70H/100H用)  |
|
| Z-355J (ボードタイプPLC Z-300/500用) |
|||
| 上位間 インターフェイス |
RS232C/RS422A ＊RS422Aの場合は最大16台まで接続可能 |
PLCバス接続（ベーススロットに実装） ＊ユニット種別＝特殊I/O |
|
| アンテナ間 インターフェイス |
アンテナ接続台数：最大2台、通信規格：RS422A、 通信距離：最大1kｍ 電源：アンテナ側にDC15Vを供給 ＊JW-22DU、Z-355Jの場合は最大1台接続可能 |
||
| パラレルI/O インターフェイス |
トリガ用入力：2点(DC24V、10mA) 出力：2点（リレー出力） |
--- | |
| 周辺装置 インターフェイス |
RS232C/RS422A、上位インターフェイス同様の専用コマンドをサポート | ||
| 電源 | 本体＆アンテナ用：DC24V±10％、1A(外部専用電源を接続） | 本体用：DC5V、250mA(PLC側から供給) アンテナ用：DC24V±10％、0.5A(外部専用電源を接続） |
本体用：DC5V、350mA(PLC側から供給) アンテナ用：DC24V±10％、1A(外部専用電源を接続) |
| 使用周囲温度(℃) | 0〜55 | ||
| 保護構造 | 防水性なし | ||
| 質量(g) | 約400 | 約300 | 約550 |

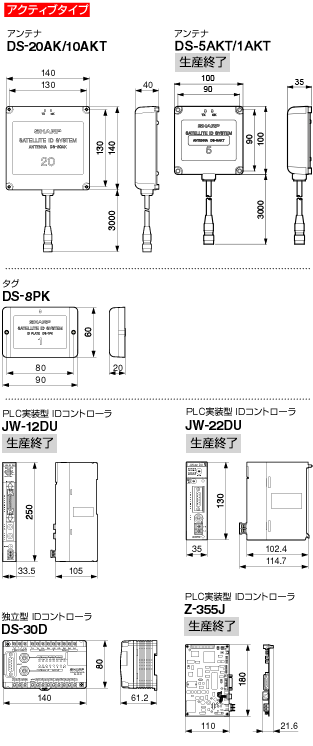

■外形寸法図（単位：mm）
