無線デジタルピッキングシステム(DPS)

場所の移動ができる
無線デジタル
ピッキング
ソリューション

ピッキングや仕分け
作業をデジタル支援

無線デジタル表示器
ホストコントローラー
ハンドリーダー

お知らせ

更新情報
無線デジタル表示器、ホストコントローラーの受注生産を開始しました。

DPSとは

台車に取り付けた表示器の指示を基にピンキング作業を行っているイメージ図
表示器を取り付けた台車とケース

デジタルピッキングシステム(DPS: Digital Picking System)とは、工場や物流センターなどのピッキング作業で表示器を利用しておこなう作業支援システムです。
表示器のランプが光った場所に足を運び、表示された数だけ商品を取り出すことで、正確かつスピーディーなピッキング作業を実現します。

無線DPSの特徴

無線型ならさらに……

  • コンテナや台車など、移動するものに取り付けたり、そのまま移動したりできます。
  • 表示器の設置時、電源・通信ケーブルにかかわる配線工事が不要です。
  • 表示器はより電波の強いホストコントローラーと通信するため、複数のホストコントローラーが設置されているエリア内で自由に移動できます。

ハンズフリー化

ピッキング用のリスト(紙)や表示端末が不要になるので、両手で確実にピックアップ可能。

間違い防止

似たような商品を見間違えてピッキングすることを防止。投入する場所の間違いも防止。

商品場所がすぐにわかる

商品の置かれた場所を探す時間を短縮。

商品の位置変更が簡単に

商品の配置替えは、表示器の位置や商品情報の変更不要で、商品と紐づいた表示器を一緒に移動するだけで可能。

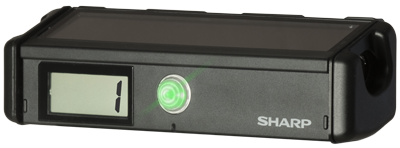

無線デジタル表示器
RW-DT01A

写真:RW-DT01A
長寿命
内蔵電池と太陽電池の併用で日々の充電が不要。約5年※1の電池寿命を実現しました。
電源・通信
ケーブルレス
設置時の配線工事が不要。エリア内であれば、ホストコントローラー間でローミング。
高速レスポンス
(200ms※2
無線LAN(2.4GHz/5GHz)との電波干渉がないため、ピッキング時のレスポンスが安定しています。

ホストコントローラー
RW-DC01A

写真:RW-DC01A
広範囲通信
(30m)
半径約30m※3の広範囲通信を実現。
複数台設置でさらに広いエリアをカバーします。
無線LANとの
電波干渉なし
Wi-Fiなどの無線LAN(2.4GHz/5GHz)と異なるSub-GHz帯の電波を利用することで、電波干渉のリスクがありません。
免許不要
特定小電力無線局の条件※4を満たしているため、無線局の免許申請が不要。
  1. ※1 ご使用環境や運用方法により変わります。
  2. ※2 ホストコントローラーと表示器の通信間隔。
  3. ※3 ホストコントローラーと無線デジタル表示器間の直線距離で30m。設置環境により短くなる場合があります。
  4. ※4 技術基準適合認証を取得。電波出力強度が20mW以下。

無線デジタルピッキングシステムにより、有線タイプでは対応が難しい、場所の移動が容易になります。

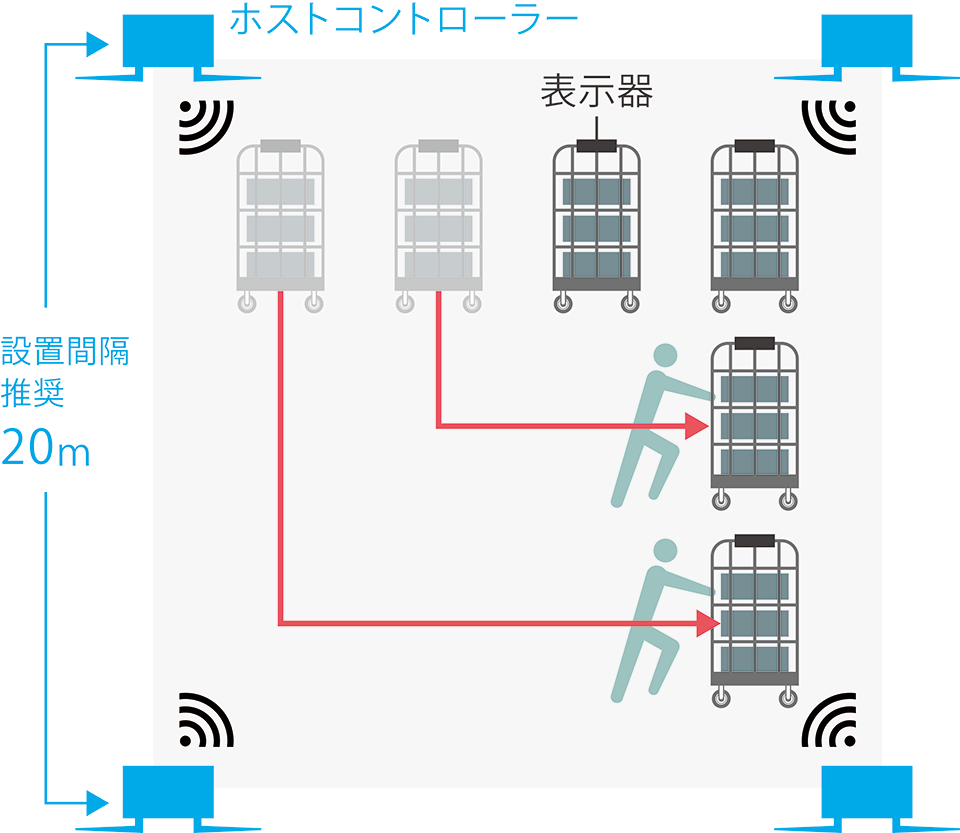

複数のホストコントローラーを設置することで、通信エリアを構築。通信エリア内であれば、どこに移動しても無線デジタル表示器への指示(点灯・点滅)が可能です。
移動可能な棚や台車、搬送ロボット(AGV: Automated Guided Vehicle/AMR: Autonomous Mobile Robot)などの移動体へ取り付けが可能※5です。例えば、カゴ車に取り付けることで、出荷時間に合わせて、仕分けラインをつくることもできます。

図:通信エリア

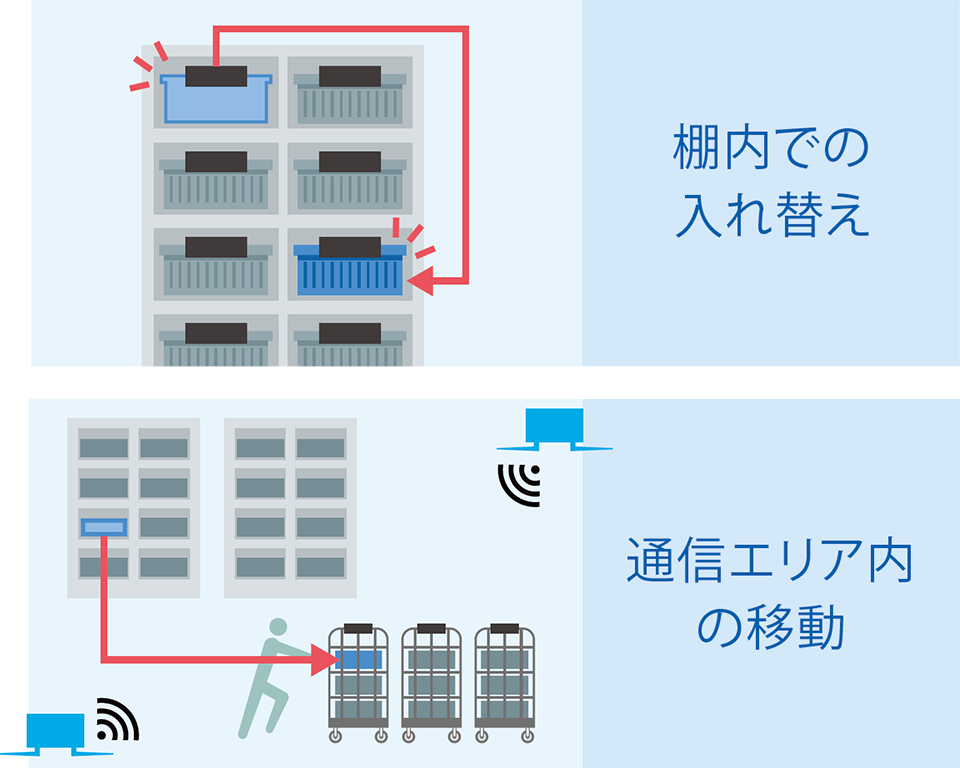

棚内での入れ替えや棚の移動など、場所を自由に変更できます。

棚内での入れ替え

通信エリア内の移動

  1. ※5 取付には、対象物に合った金具等が必要です。

ミス防止システム(ポカヨケ)

ハンドリーダーを使用した「ミス防止システム」

  • HFタグをハンドリーダーが読み取ることで正誤判定します。
  • ピッキング時に、ボタンを押すなどの操作がなく、時間ロスや負荷がありません。

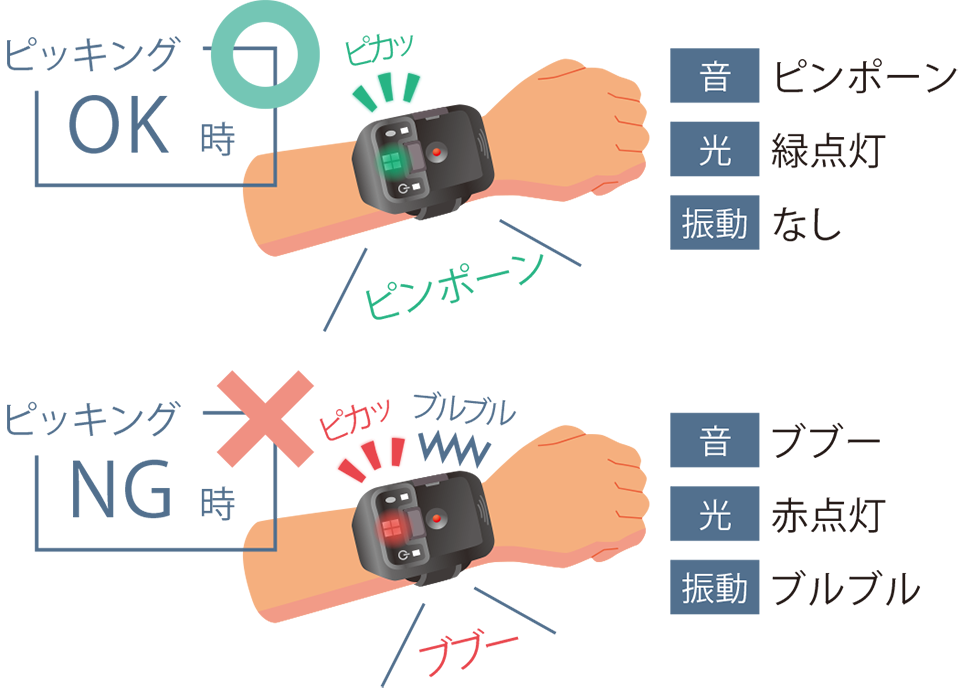

  • ピッキング時の正誤判定を「音」と「光」と「振動」の3つで確実に作業者へ伝達。ピッキングミスを限りなくゼロに近づけます。
ハンドリーダーを用いたピッキングの様子
ハンドリーダーでの読み取りで、OKの時の動作。音がピンポーンと鳴ります。緑色に点灯します。振動はありません。 ハンドリーダーでの読み取りで、NGの時の動作。音がブブーと鳴ります。赤色に点灯します。ブルブルと振動します。

システム構成

DPSのシステム構成図
  1. SDK: Software Development Kit
     対応OS:Windows10(64ビット日本語)/CPU:インテル Core i5 第11世代以降

活用シーン

食品工場での仕分け作業

番重に無線デジタル表示器を取り付け

運用方法

  • 出荷先別に設置された容器に取り付け、食品を仕分ける作業に利用。
  • 食品の専用コードを読み取ると、容器の表示器ランプが点滅し、液晶に個数を表示。ランプと液晶表示に従って仕分けを実施。

メリット

  • 容器がいっぱいになって、新しい空の容器を置くときは、表示器を付け替えるだけで作業を継続できます。
  • 作業量に合わせて、仕分けラインを自由に設定。

物流センターでの仕分け作業

無線デジタル表示器を取り付けたカゴ車での仕分け作業

運用方法

  • 出荷先別に設置されたカゴ車に、入荷した商品を仕分ける作業に利用。
  • 入荷した商品の6輪台車と、仕分け対象のカゴ台車に取り付けた表示器が同時に点滅し、個数を表示。それに従って仕分けを実施。

メリット

  • 表示器を移動体に取り付けられるので、設備が固定化せず、現場スペースを有効活用できる。

部品のマルチピッキング

工場内でのマルチピッキング作業

運用方法

  • 工場内にて部品のマルチピッキング作業に利用。
  • 棚の表示器と手押し台車に乗せたコンテナの表示器が同時に点滅し、個数を表示。棚からコンテナにピッキングを実施。
  • 作業が完了すれば、コンテナを次工程へ搬送。

メリット

  • ピッキングした部品を入れるコンテナに表示器を取り付けることで、マルチピッキングが可能。
  • 生産工程の変更による棚の配置変えが容易。

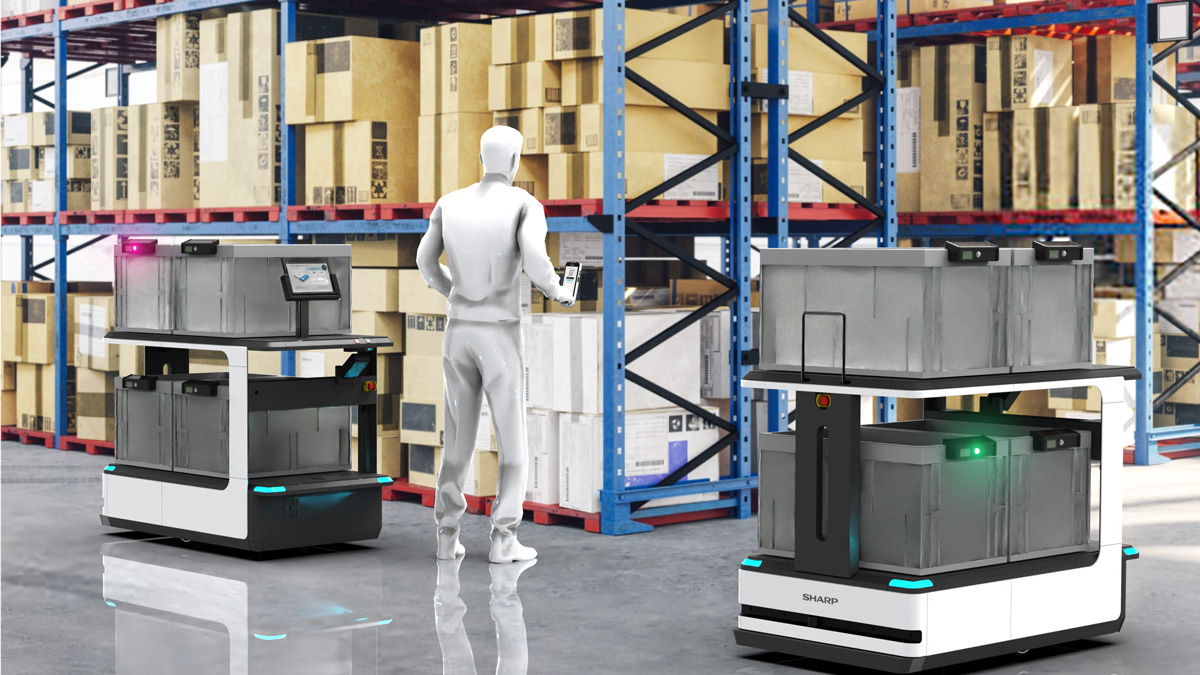

搬送ロボット(AGV/AMR)と連携したマルチピッキング

搬送ロボットと

運用方法

  • 搬送ロボットと連携したマルチピッキング作業に利用。
  • 搬送ロボットが目的の棚まで作業者を先導。
  • 棚の表示器と搬送ロボットに乗せたコンテナの表示器が同時に点滅し、個数を表示。
  • 棚からコンテナへピッキングを実施。

メリット

  • 自動搬送ロボットと連携したマルチピッキングが可能。

製品仕様

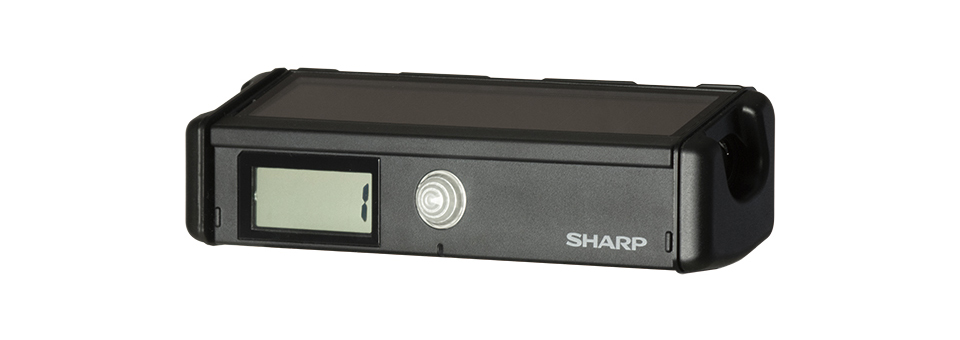

無線デジタル表示器<RW-DT01A>

  • 内蔵電池とソーラーパネルの併用で日々の充電が不要です。
  • 煩わしい配線工事なしで、レイアウト変更を実現できます。
  • 200msの高速レスポンスで素早くピッキングできるため、作業効率の向上が可能です。
写真:RW-DT01A
項目 仕様
無線通信 周波数:923.6~928.0MHz
電波出力:16mW以下
表示 LEDランプ:
 7色(赤/緑/青/黄/マゼンタ/シアン/白)中1色を選択  点滅/点灯/消灯を選択
 点滅速度変更可能
液晶ディスプレイ:4桁7セグメント表示
電源 太陽電池(本体組込):
 アモルファスシリコン太陽電池
 (推奨照度300lx以上※)
一次電池(専用品、交換可能):
 3V(DC)パック構成の二酸化マンガンリチウム電池
温湿度範囲 動作:0℃~50℃、20%~90%RH ただし非結露
保管:-20℃~60℃、20%~90%RH ただし非結露
本体寸法 幅211 × 奥行53.5 × 高さ60.5mm(突起部除く)

※ 300lx未満の場合は、電池交換時期が早まります。

ホストコントローラー<RW-DC01A>

  • 半径約30mの広範囲無線通信が可能なため、広い空間でも問題なく使用できます。
  • UHF帯920MHzのため、無線LAN(2.4GHz/5GHz)との電波干渉がありません。
  • 電波強度が20mW以下のため、免許不要の特定小電力無線機器の扱いとなります。
写真:RW-DC01A
項目 仕様
無線通信 周波数:923.6~928.0MHz
電波出力:16mW以下
表示 LEDインジケーター:
 POWER:電源状態確認用
 CONN:制御PCとのコネクション状態確認用
 RF:無線通信の通信状態確認用
 LAN端子部:有線通信の通信状態確認用
電源 ACアダプタ(同梱品):
 入力:100V(AC)、50/60Hz
 出力:5V(DC)2A
温湿度範囲 動作:0℃~40℃、20%~90%RH ただし非結露
保管:-20℃~60℃、20%~90%RH ただし非結露
本体寸法 幅210 × 奥行143 × 高さ34mm(アンテナ・突起部除く)

ハンドリーダー(参考モデル)

  • 間違いを「音」と「光」と「振動」の3つでお知らせし、ミスを防ぎます。
  • ボタンを押すなどの動作がなく、時間ロスやミスなくピッキングできます。
  • 作業が簡略化され、経験値の少ない作業者でも、正確かつスピーディーに作業できます。
写真:ハンドリーダー
項目 仕様
無線通信 【RFID】
 周波数:13.56MHz±7kHz
 電波出力:70mW以下
 対応タグ:ISO15693
【Bluetooth】
 周波数:2.4GHz
 電波出力:Bluetooth ver4.1 BLE
表示 LEDランプ:
 電源状態確認用×1
 Bluetooth状態確認用×1
 作業確認用×4
電源 2次電池
リチウムイオン電池3.7V
温湿度範囲 動作:0℃~40℃、20%~90%RH ただし非結露
本体寸法 幅61 × 奥行82 × 高さ23mm
(バンド部除く)
