製品仕様

基本仕様

AY-U22RS （ホワイト系）オープン価格

6畳 冷暖房の主な畳数・プラズマクラスター適用面積＊

室外機 AU-U22RS
プラグ形状 平行型
電源 単相 100V-15A
期間消費電力量 630kWh
省エネ基準達成率
省エネ性マーク
省エネ基準達成
目標年度 2027年
省エネ基準達成率 100%
通年エネルギー消費効率（APF） 6.6
  畳数のめやす 能力（kW） 消費電力（W）
暖房 5～6畳（8～10m²） 2.2（0.4～4.4） 410（80～1310）
冷房 6～9畳（10～15m²） 2.2（0.4～3.2） 450（110～880）

低温暖房能力（外気温2℃時）：3.2kW

AY-U25RS （ホワイト系）オープン価格

8畳 冷暖房の主な畳数・プラズマクラスター適用面積＊

室外機 AU-U25RS
プラグ形状 平行型
電源 単相 100V-15A
期間消費電力量 717kWh
省エネ基準達成率
省エネ性マーク
省エネ基準達成
目標年度 2027年
省エネ基準達成率 100%
通年エネルギー消費効率（APF） 6.6
  畳数のめやす 能力（kW） 消費電力（W）
暖房 6～8畳（10～13m²） 2.8（0.4～4.8） 600（80～1490）
冷房 7～10畳（11～17m²） 2.5（0.5～3.3） 500（110～970）

低温暖房能力（外気温2℃時）：3.5kW

AY-U28RL （ホワイト系）オープン価格

10畳 冷暖房の主な畳数・プラズマクラスター適用面積＊

室外機 AU-U28RL
プラグ形状 平行型
電源 単相 100V-15A
期間消費電力量 802kWh
省エネ基準達成率
省エネ性マーク
省エネ基準達成
目標年度 2027年
省エネ基準達成率 100%
通年エネルギー消費効率（APF） 6.6
  畳数のめやす 能力（kW） 消費電力（W）
暖房 8～10畳（13～16m²） 3.6（0.4～5.4） 780（90～1480）
冷房 8～12畳（13～19m²） 2.8（0.5～3.6） 580（110～980）

低温暖房能力（外気温2℃時）：3.9kW

AY-U36RL （ホワイト系）オープン価格

12畳 冷暖房の主な畳数・プラズマクラスター適用面積＊

室外機 AU-U36RL
プラグ形状 アイエル型
電源 単相 100V-20A
期間消費電力量 1,032kWh
省エネ基準達成率
省エネ性マーク
省エネ基準達成
目標年度 2027年
省エネ基準達成率 100%
通年エネルギー消費効率（APF） 6.6
  畳数のめやす 能力（kW） 消費電力（W）
暖房 9～12畳（15～19m²） 4.2（0.5～6.8） 1000（110～2000）
冷房 10～15畳（16～25m²） 3.6（0.6～4.6） 825（120～1400）

低温暖房能力（外気温2℃時）：4.9kW

AY-U40RL2 （ホワイト系）オープン価格

14畳 冷暖房の主な畳数・プラズマクラスター適用面積＊

室外機 AU-U40RL2
プラグ形状 エルバー型
電源 単相 200V-20A
期間消費電力量 1,146kWh
省エネ基準達成率
省エネ性マーク
省エネ基準達成
目標年度 2027年
省エネ基準達成率 100%
通年エネルギー消費効率（APF） 6.6
  畳数のめやす 能力（kW） 消費電力（W）
暖房 11～14畳（18～23m²） 5.0（0.5～9.9） 1100（110～3390）
冷房 11～17畳（18～28m²） 4.0（0.6～5.3） 965（120～1700）

低温暖房能力（外気温2℃時）：7.2kW

AY-U56RL2 （ホワイト系）オープン価格

18畳 冷暖房の主な畳数・プラズマクラスター適用面積＊

室外機 AU-U56RL2
プラグ形状 タンデム型
電源 単相 200V-15A
期間消費電力量 1,681kWh
省エネ基準達成率
省エネ性マーク
省エネ基準達成
目標年度 2027年
省エネ基準達成率 100%
通年エネルギー消費効率（APF） 6.3
  畳数のめやす 能力（kW） 消費電力（W）
暖房 15～18畳（24～30m²） 6.7（0.6～10.3） 1600（120～2990）
冷房 15～23畳（25～39m²） 5.6（0.7～6.0） 1600（120～1750）

低温暖房能力（外気温2℃時）：7.6kW

AY-U63RL2 （ホワイト系）オープン価格

20畳 冷暖房の主な畳数・プラズマクラスター適用面積＊

室外機 AU-U63RL2
プラグ形状 エルバー型
電源 単相 200V-20A
期間消費電力量 1,953kWh
省エネ基準達成率
省エネ性マーク
省エネ基準達成
目標年度 2027年
省エネ基準達成率 100%
通年エネルギー消費効率（APF） 6.1
  畳数のめやす 能力（kW） 消費電力（W）
暖房 16～20畳（26～32m²） 7.1（0.8～11.0） 1730（120～3620）
冷房 17～26畳（29～43m²） 6.3（0.7～6.7） 1800（120～2150）

低温暖房能力（外気温2℃時）：8.0kW

  1. 商品を壁に設置し、「風量最大」運転時に部屋中央（床上1.2m）で25,000個/cm³以上のイオンが測定できる床面積の目安です。

AY-U71RL2 （ホワイト系）オープン価格

23畳 冷暖房の主な畳数・プラズマクラスター適用面積＊

室外機 AU-U71RL2
プラグ形状 エルバー型
電源 単相 200V-20A
期間消費電力量 2,276kWh
省エネ基準達成率
省エネ性マーク
省エネ基準達成
目標年度 2027年
省エネ基準達成率 100%
通年エネルギー消費効率（APF） 5.9
  畳数のめやす 能力（kW） 消費電力（W）
暖房 19～23畳（31～39m²） 8.5（0.8～11.3） 2150（120～3510）
冷房 20～30畳（32～49m²） 7.1（0.7～7.2） 2250（120～2400）

低温暖房能力（外気温2℃時）：8.2kW

  1. 商品を壁に設置し、「風量最大」運転時に部屋中央（床上1.2m）で25,000個/cm³以上のイオンが測定できる床面積の目安です。

寸法

室内機

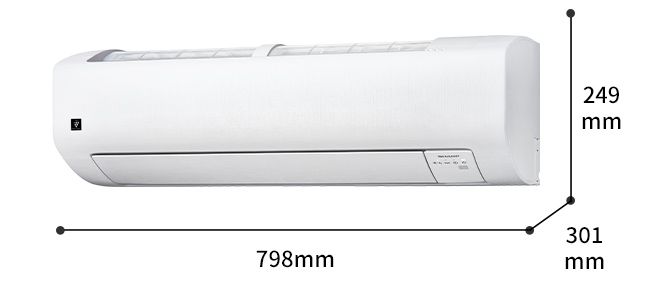

AY-U22RS / U25RS

外形寸法、幅798mm×奥行301mm×高さ249mm

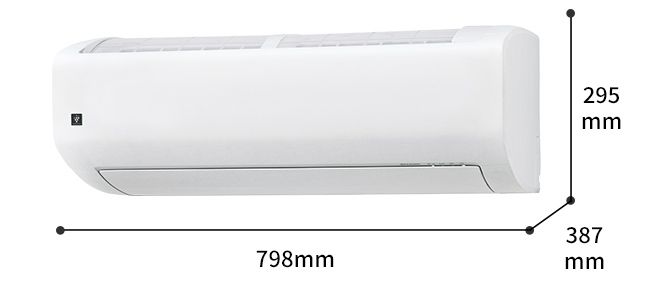

AY-U28RL / U36RL / U40RL2 / U56RL2 / U63RL2 / U71RL2

外形寸法、幅798mm×奥行387mm×高さ295mm

室内機設置条件

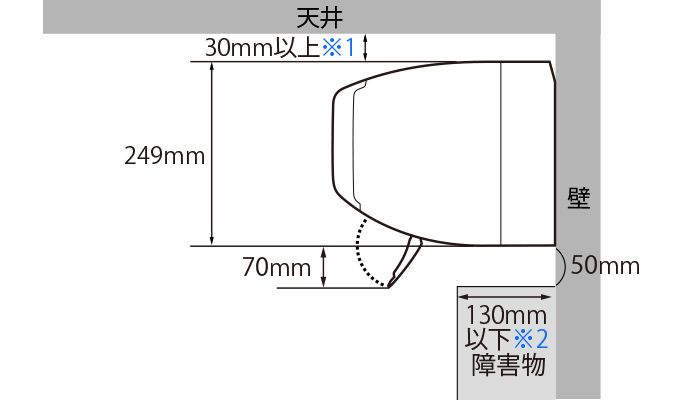

AY-U22RS / U25RS

室内機設置条件図:天井から30mm以上※1、室内機下50mm、室内機下に設置可能な障害物の奥行き130mm以下※2

AY-U28RL / U36RL / U40RL2 / U56RL2 / U63RL2 / U71RL2

室内機設置条件図:天井から50mm以上、室内機下50mm、室内機下に設置可能な障害物の奥行き130mm以下※2
  • ※1室内機の背面で仕込配管接続する場合：50mm以上
  • ※2設置可能な障害物の奥行き
  • 室内機本体は壁から左右とも50mm以上離して設置してください。（AY-U28RL/U36RL/U40RL2/U56RL2/U63RL2/U71RL2については、右側を100mm以上離して設置することを推奨します。）
  • 取り付け位置を決める際に、上下風向ルーバーの稼働スペースが確保できているかをご確認ください。

効率のよい運転と点検・修理のために次のようなスペースが必要です。カーテンレールや家具に当たらないか、事前にご確認ください。

室外機

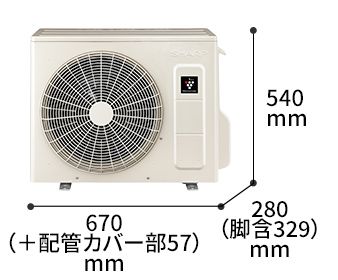

  • AU-U22RS / U25RS / U28RL

    室外機の寸法図:幅670（+配管カバー部57）mm × 奥行280（脚含329）mm × 高さ540mm

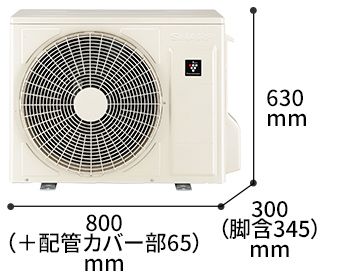

  • AU-U36RL / U40RL2 / U56RL2 / U63RL2 / U71RL2

    室外機の寸法図:幅800（+配管カバー部65）mm × 奥行300（脚含345）mm × 高さ630mm
  • ・最大配管長：15m（チャージレス 15m）
  • ・最大高低差：10m
  • ・電源コード長さ:［2.2/2.5kW］左出し：1.1m、右出し：1.8m［2.8/3.6kW］ 左出し：0.75m、右出し：1.4m［4.0/5.6/6.3/7.1kW] 左出し：0.7m、右出し：1.4m

リモコン

リモコンの画像
  • ・部品番号：CRMC-B219JBEZ
  • ・特長：デリケートな調整が可能「0.5℃温度設定」
