設置図・寸法図 RE-WF184/WF183/WF182/WF181/WF18A/WFE7

外形寸法 (単位:mm)

外形寸法は幅455×奥行375×高さ330(mm) ハンドルを含む奥行429(mm)。脚間寸法は幅356mm、奥行271mm(脚の両サイドの寸法)

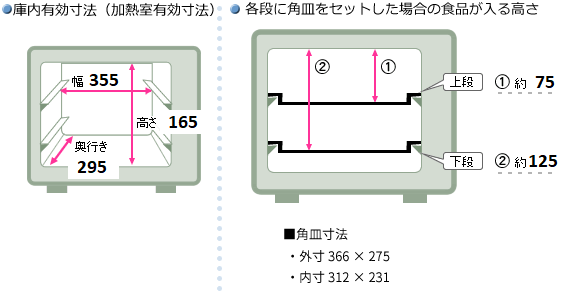

庫内寸法 (単位:mm)

庫内有効寸法(加熱室有効寸法)は幅355×奥行295×高さ165(mm)。上段に角皿をセットした場合の食品が入る高さは約75mm。下段に角皿をセットした場合の食品が入る高さは約125mm。角皿の外寸は366mm×275mm。内寸は312mm×231mm。

設置にあたっての安全上の注意

  1. 製品の上に物をのせないでください。
  2. 丈夫で安定した場所に置いてください。
    騒音や振動がガタ付きの原因になります。
  3. 周りを密閉した状態にしないでください。
    • 新鮮な空気で吸排気が十分にできるように、天面・後面・両側面に開放空間を設けてください。
    • 壁との間をあけ、吸気口・排気口をふさがないでください。
      過熱して発火や故障することがあります。
      壁が汚れたり、排気熱で窓ガラスが割れるおそれがあります。
    • 窓ガラスがある場合は、排気口と20cm以上離してください。
      温度差によって割れる場合があります。
    • 熱に弱い家具やコンセントのある壁面に排気口が向き合うときは、熱変形するおそれがあるため、遠ざけてください。
  4. 調理するときは、必ず換気をしてください。
    メニューによっては、煙が多く出る場合がありますので、必ず部屋の換気をしてください。

※テレビやラジオの近くに設置すると、雑音や画像が乱れる原因になります。
テレビやラジオから4m以上離して設置してください。

※設置場所の近くでは無線LAN機器の通信性能が低下することがあります。

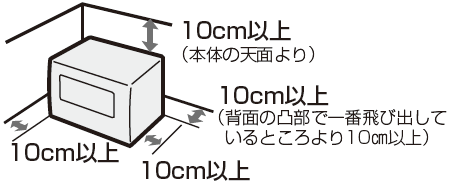

設置のための必要な開放空間(消防法基準適合)
製品のまわりにすきまがあっても、5面で囲まれているところに設置しないでください。
