設置について（AX-HC3）

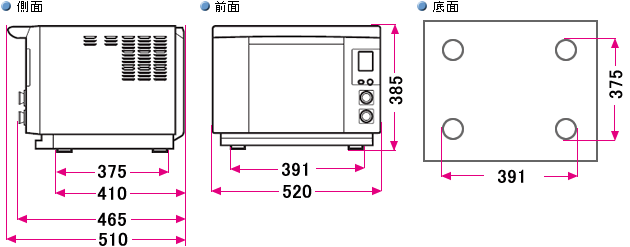

外形寸法（単位 ㎜）


庫内寸法（単位 ㎜）

庫内寸法

設置のポイント



消防法基準適合　組込形
方向上方左方右方前方後方下方
遠隔距離（単位 ㎜）2005050開放150

設置上方に、20㎝（200㎜）の空間を空けることができない場合

蒸気排出ダクト（別売）を設置すると、後方から排気する蒸気を前面から排出することができます。
ヘルシオの天面から10㎝（100㎜）以上の空間があれば、設置できます。
蒸気排出ダクト AK-HD3の生産は終了しています。

※蒸気排出ダクトは、ヘルシオ専用です。
（別途電源コンセントは不要です）

蒸気排出ダクト（別売）
蒸気排出ダクト AK-HD3の詳細は［ こちら ］

設置にあたっての安全上の注意

  1. 製品の上に物をのせないでください。
    排気される蒸気によって電気製品などは、故障することがあります。
  2. 丈夫で安定した場所に置いてください。
    騒音や振動がガタ付きの原因になります。
    ドアを全開したときに、ドアのハンドルが設置面に当たらないよう設置してください。
    (水タンクの出し入れがしにくくなります）
  3. 周りを密閉した状態にしないでください。（上図参照）
    • 新鮮な空気で吸排気が十分にできるように、天面・後面・両側面に開放空間を設けてください。
    • 壁との間をあけ、吸気口・排気口をふさがないでください。
      過熱して発火や故障することがあります。
      壁が汚れたり、排気熱で窓ガラスが割れるおそれがあります。
    • 窓ガラスがある場合は、排気口と20cm以上離してください。
      温度差によって割れる場合があります。
    • 熱に弱い家具やコンセントのある壁面に排気口が向き合うときは、熱変形するおそれがあるため、遠ざけてください。
  4. 調理するときは、必ず換気をしてください。
    排気された蒸気で、周囲の壁などに露が付くことがあります。

    ※ヘルシオをテレビやラジオの近くに設置すると、雑音や画像が乱れる原因になります。
    テレビやラジオから3m以上離して設置してください。

    ※ヘルシオの設置場所の近くでは無線LAN機器の通信性能が低下することがあります。
