プログラマブルコントローラ

JW30Hシリーズ

コントロールユニット　JW-32CUM1
専用基本ベースユニット　JW-34KBM

好評の小さな高速・多機能PLC・JW30Hシリーズに通信機能までも内蔵したコントロールユニット・JW-32CUM1新登場です。

コントロール部はJW30Hシリーズと完全互換。サイズも2スロット分と同一。
専用ベースユニットに実装するだけで、DeviceNetやMネット、データリンク、リモートI/Oなどの親局としても活用できる一歩進んだコンパクトPLCです。
ネットワークユニット不要ですから、スペース効率はアップ、コストはダウン。
21世紀を見据えたグローバルスタンダード準拠のネットワーク構築にぜひご活用ください。

■コントロールユニット・JW-32CUM1/主な仕様
●コントロール部(JW-32CUH1相当)

項　目

仕　様

命令処理速度

基本命令(0.038μs)、転送命令F-00(1.22μs)

最大入出点数

1024点

プログラム容量

15.5K語／31.5K語

＊	内部スイッチによりプログラム/ファイル容量を選択。

データメモリ

レジスタ25Kバイト、ファイルメモリ64K／32Kバイト

メモリバックアップ

内蔵リチウム電池によりバックアップ(内蔵フラッシュROMによる運転も可能)

コミュニケーションポート

2ポート(RS232C又はRS422A)､最大115.2kbps(RS232CはCOMM2ポートのみ)

最大ベース数

8ラック(I/Oバス拡張アダプタ使用時)、ベース間は総延長50mまで配線可能

●DeviceNet通信ポート

ノード数､通信I/O点数	マスター1ノードに対しスレーブ最大63ノード、4096点(512バイト)
接続形態	マルチドロップ方式、T分岐方式
通信速度	125kbps(500m)/250kbps(250m)/500kbps(100m)を内部スイッチにより選択可能
通信サービス	PollingI/O機能、Explicitメッセージ機能
通信媒体	専用ケーブル(5線：信号系2本、電源系2本、シールド1本)
CUデータメモリの割付	ユニットNO.SW固定(00)、局番固定(00)

●汎用通信ポート＊1（通信モードはいずれか1つを選択可能）

通信モ｜ド	リモートI/O親局	子局数：4台／リモート点数：1局当たり128点、合計512点固定割付
	データリンクDL1親局	子局数：15台／リンクバイト数：合計64バイト
	データリンクDL9親局	子局数：15台／リンクバイト数：合計64､128､256バイトより選択
	Mネット親局	子局数：7台､伝送速度19.2kbps/38.4kbps＊2
CUデータメモリの割付		ユニットNO.SW固定(00)、局番固定(00)

＊1	通信モードの各種設定は内部スイッチにより変更可能。
＊2	伝送速度38.4kbpsは当社ユニットの独自仕様です。他社のユニットと接続する場合はMネットの標準仕様である伝送速度19.2kbpsでご使用ください。

■一般仕様

	JW-21PU使用時	JW-22PU使用時	JW-31PU使用時＊3	JW-33PU使用時＊4
電源電圧	AC85～264V 47～63Hz	DC20.4～32.0V	AC85～132V 47～63Hz	AC85～264V 47～63Hz
瞬停保証時間	10ms以内の瞬停では正常に動作
保存温度	－20～70ﾟC
使用周囲温度	0～55ﾟC
使用相対湿度	35～90%RH(結露しないこと)
雰囲気	腐食性ガスのないこと
消費電力	60VA以下(電源１ユニットの最大負荷状態)			70VA以下 (電源１ユニットの最大負荷状態)
質　量	約3kg(基本ベースユニット､電源ユニット×1､コントロールユニット×1､I/Oユニット×4実装時)
アース	第3種接地

＊3	UL/CSA対応品。
＊4	UL/CSA/CE対応品。

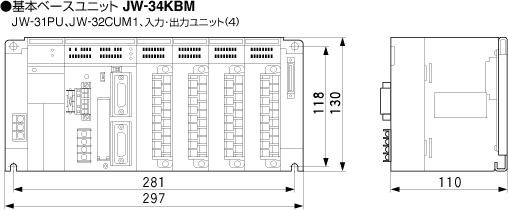

■外形寸法図（単位：mm）
