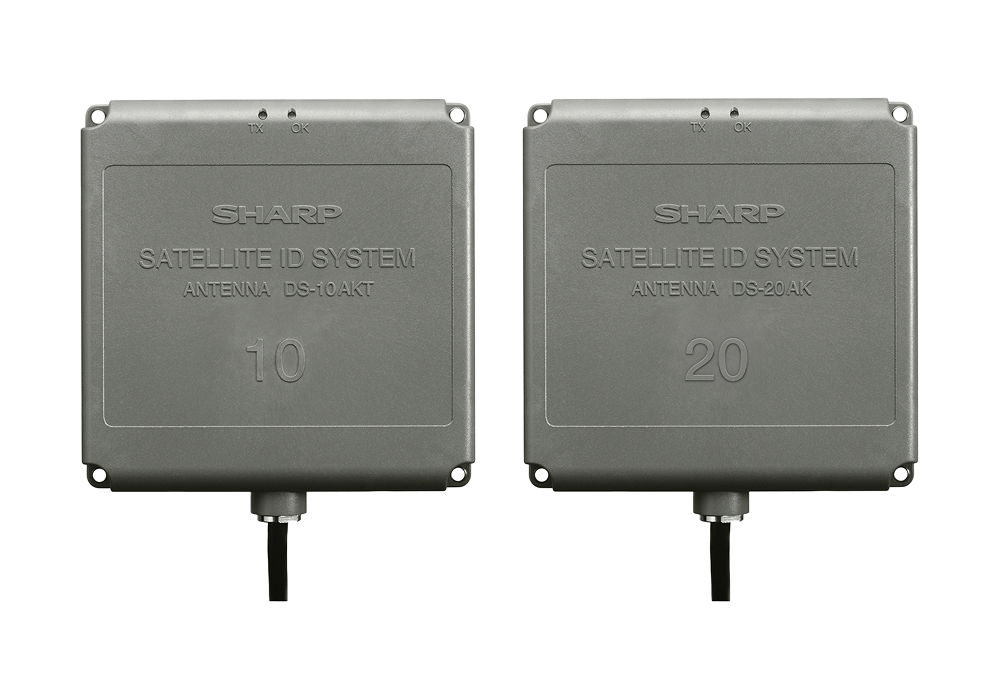

マウスオーバーで拡大表示
- アンテナ
DS-10AKT／DS-20AK
（マイクロ波）
製品説明・特長
- コントローラの制御により、データをアンテナとの通信エリア内にあるタグへ送信したり、タグのデータを受信してコントローラへ転送
- 円偏波方式で金属反射による通信障害を減少
- タグとの通信距離が異なる２タイプを用意（DS-10AKT：中距離［200～1000mm］、DS-20AK：長距離［200～2000mm］）
＊自由空間で周囲に同一周波数帯の機器がない状態での最大通信距離です。また、使用環境によって変動する場合があります。 - DS-10AKT：特定小電力無線局、DS-20AK：構内無線局に対応
| 項目 | 仕様 | |
|---|---|---|
| DS-10AKT | DS-20AK | |
| 周波数帯 | 2.45GHz（2427MHz～2470.75MHz）／狭帯域方式 | |
| 送信チャネル | － | － |
| 無線局の種類 | 特定小電力無線局 | 構内無線局（免許局） |
| 無線部定格出力 | 10mW以下 | 15.85mW（12.0dBm） |
| アンテナ | 読出：左旋円偏波、書込：右旋円偏波 | |
| 出力調整範囲 | 10mW以下（標準5mW※1） | 15.85mW |
| インターフェース | RS-422A | |
| 動作温度／保管温度 | －20～70℃／－20～70℃ | |
| 電源電圧 | DC14V～16V（コントローラから供給） | |
| 消費電流／消費電力 | 250mA（コントローラから供給） | |
| 外形寸法（mm） | 約 幅140 × 奥行40 × 高さ140 | |
| 質量 | 約 950g | |
| 防塵･防水性能 | IP65準拠 | |
| 外周部材質 | ガラス繊維入りPBT樹脂（耐油、耐溶剤） | |
- ※15mW以外に受注生産品として3mW、6.5mW、10mWに対応可能です。

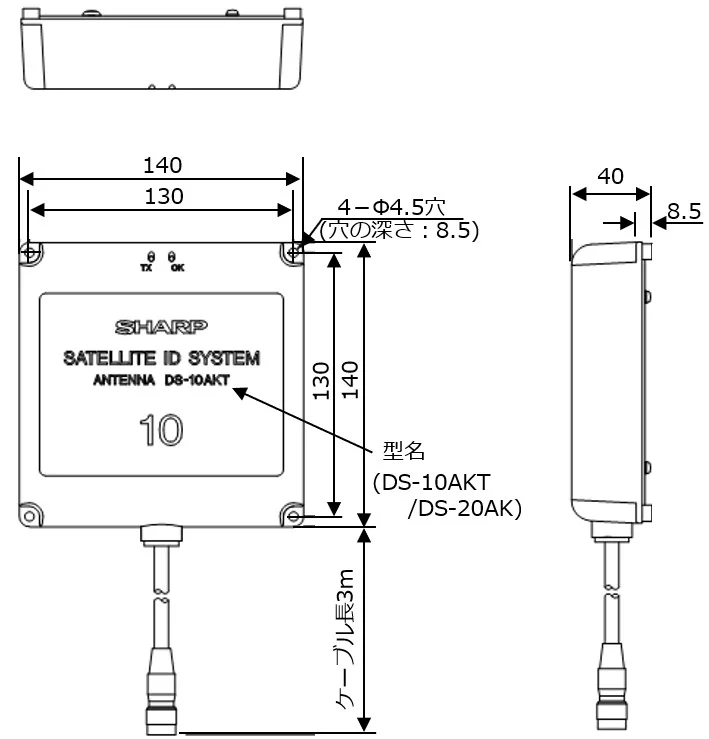

外形寸法図
- 商品の色・柄は画面の見え方により、実際とは異なる場合があります。
- ＊SATELLITEは、シャープ株式会社の登録商標です。
